Optischer Aufbau

Optische Grundplatte

Beim alten System traten durch die lange Meßzeit Probleme mit Erschütterungen in der Umgebung ein. Stand der Motorcontroller auf der selben Arbeitsfläche wie das Interferometer, beeinflußten die Vibrationen seines Ventilators das Meßergebnis. Selbst, wenn sich jemand im gleichen Raum bewegte, konnten die Erschütterungen durch Schritte deutlich im Meßergebnis erkannt werden.
   Abbildung 5-19: optische Platte aus [MEL88]

Um diese Effekte zu Vermindern, wird das Meßsystem auf einer optischen Platte montiert – Abbildung 5-19. Die Kombination aus schweren Stahlplatten an der Ober- und der Unterseite und einer wabenförmigen Füllung – Abbildung 5-20 – geben dem System die nötige Schwere, Starre und Dämpfung gegenüber Vibrationen tiefer und hoher Frequenzen.

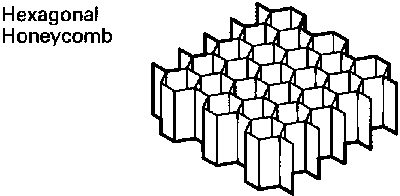

Abbildung 5-20: Honigwabenkonzept aus [MEL88]
